उच्च-आवृत्ति परीक्षण में अंतर को हल करना

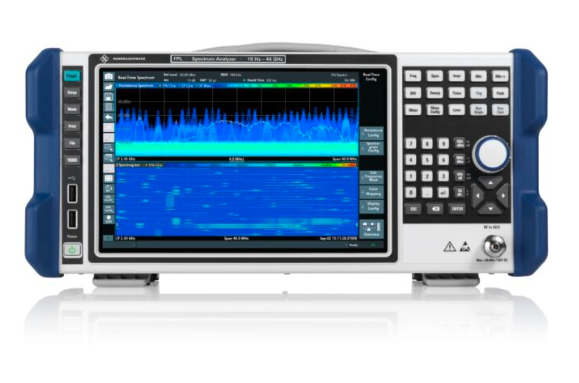

उपग्रह, रडार, एयरोस्पेस और उच्च-आवृत्ति आरएफ सिस्टम पर काम करने वाले इंजीनियर अक्सर बड़े, महंगे प्रयोगशाला उपकरणों का उपयोग किए बिना 26.5 गीगाहर्ट्ज से ऊपर के संकेतों का परीक्षण करने में संघर्ष करते हैं।यह छोटी प्रयोगशालाओं, उत्पादन टीमों और फील्ड इंजीनियरों के लिए केए-बैंड परीक्षण तक पहुंच को सीमित करता है।रोहडे और श्वार्ज़ आर एंड एस एफपीएल1044 के साथ इस अंतर को संबोधित करते हैं, जो एक कॉम्पैक्ट, मध्य-श्रेणी स्पेक्ट्रम विश्लेषक में 44 गीगाहर्ट्ज तक माप को सक्षम बनाता है, जिससे उच्च आवृत्ति परीक्षण अधिक सुलभ और व्यावहारिक हो जाता है।

कई अनुप्रयोगों को बहुत छोटी और अप्रत्याशित सिग्नल घटनाओं को कैप्चर करने की भी आवश्यकता होती है, जो पारंपरिक स्पेक्ट्रम विश्लेषक चूक सकते हैं।कंपनी ने पूर्ण एफपीएल श्रृंखला के लिए 40 मेगाहर्ट्ज वास्तविक समय स्पेक्ट्रम विश्लेषण विकल्प भी पेश किया है, जो इंजीनियरों को 4.2 μs जितनी कम अवरोधन की संभावना के साथ क्षणिक संकेतों का पता लगाने और उनका विश्लेषण करने की अनुमति देता है।यह हस्तक्षेप की समस्या का निवारण करने, सिस्टम प्रदर्शन को सत्यापित करने और वास्तविक परिचालन स्थितियों में बर्स्ट सिग्नल का विश्लेषण करने में मदद करता है।

एफपीएल1044 डीसी कपलिंग का उपयोग करके न्यूनतम 10 हर्ट्ज से माप का समर्थन करता है, जो एक ही उपकरण में व्यापक आवृत्ति अवधि में विश्लेषण को सक्षम बनाता है।यह उन कार्यों के लिए उपयोगी है जिनमें कम-आवृत्ति और मिलीमीटर-तरंग सिग्नल दोनों शामिल हैं, जैसे सिस्टम सत्यापन, घटक परीक्षण और मिश्रित-सिग्नल समस्या निवारण।

इसका कॉम्पैक्ट आकार, कम वजन और मजबूत डिज़ाइन बेंच उपयोग, उत्पादन परीक्षण और फ़ील्ड परिनियोजन का समर्थन करता है।2.92 मिमी इनपुट कनेक्टर उच्च आवृत्तियों पर स्थिर माप सुनिश्चित करता है, मांग वाले वातावरण में लगातार परीक्षण परिणामों का समर्थन करता है।


उपग्रह संचार, रडार, नेविगेशन, पृथ्वी अवलोकन और रेडियो खगोल विज्ञान के लिए 26.5 गीगाहर्ट्ज से 44 गीगाहर्ट्ज रेंज महत्वपूर्ण है।विशिष्ट उपयोगकर्ताओं में एयरोस्पेस और रक्षा इंजीनियर, आरएफ घटक डिजाइनर, उत्पादन परीक्षण दल और रखरखाव इंजीनियर शामिल हैं, जिन्हें उच्च-स्तरीय प्रयोगशाला प्रणालियों की लागत और जटिलता के बिना विश्वसनीय, उच्च-आवृत्ति विश्लेषण की आवश्यकता होती है।
