ऑटोमोटिव सिस्टम के लिए उच्च तापमान थर्मिस्टर्स

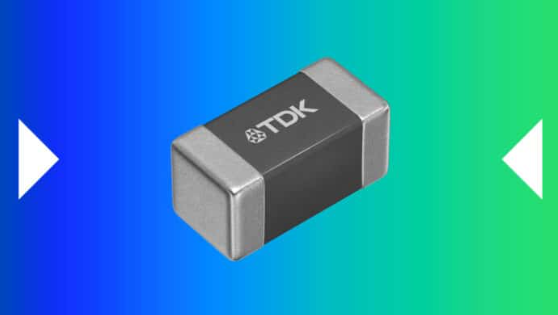

टीडीके कॉर्पोरेशन ने एक नई एनटीसी थर्मिस्टर श्रृंखला पेश की है जो आधुनिक ऑटोमोटिव मॉड्यूल के अंदर बढ़ते गर्मी के स्तर को संबोधित करते हुए +175 डिग्री सेल्सियस तक के तापमान पर काम कर सकती है।नई एनटीसीएसपी श्रृंखला प्रवाहकीय-गोंद माउंटिंग के लिए डिज़ाइन की गई है और -55 डिग्री सेल्सियस से +175 डिग्री सेल्सियस तक की विस्तृत श्रृंखला में तापमान संवेदन और मुआवजे का समर्थन करती है।

ऑटोमोटिव सिस्टम अधिक शक्तिशाली पावर अर्धचालकों का उपयोग कर रहे हैं, जिससे नियंत्रण इकाइयों के अंदर गर्मी बढ़ जाती है।परिणामस्वरूप, आस-पास के घटकों को उच्च तापमान को संभालना होगा।पहले टीडीके के एनटीसी थर्मिस्टर्स को +150 डिग्री सेल्सियस तक रेट किया गया था।नई श्रृंखला इस सीमा को 25 डिग्री तक बढ़ाती है, जिससे सेंसिंग फ़ंक्शन को बदले बिना गर्म वातावरण में उपयोग की अनुमति मिलती है।

डिवाइस AEC-Q200 आवश्यकताओं को पूरा करते हैं, जो उन्हें ऑटोमोटिव अनुप्रयोगों के लिए उपयुक्त बनाते हैं।विशिष्ट उपयोग के मामलों में एबीएस इकाइयों, ट्रांसमिशन और इंजन नियंत्रण मॉड्यूल जैसी प्रणालियों में तापमान की निगरानी और मुआवजा शामिल है।इन प्रणालियों को अक्सर बहुत कम और बहुत अधिक तापमान दोनों का सामना करना पड़ता है, इसलिए पूरी रेंज में स्थिर संचालन आवश्यक है।

एनटीसीएसपी श्रृंखला में एक महत्वपूर्ण बदलाव एजीपीडी (सिल्वर-पैलेडियम) टर्मिनलों का उपयोग है।यह संरचना पारंपरिक सोल्डरिंग के बजाय प्रवाहकीय-गोंद माउंटिंग का समर्थन करती है।उच्च तापमान पर, सोल्डर जोड़ों को विश्वसनीयता संबंधी समस्याओं का सामना करना पड़ सकता है।AgPd टर्मिनल डिज़ाइन +175 डिग्री सेल्सियस पर स्थिर विद्युत और यांत्रिक प्रदर्शन बनाए रखने में मदद करता है।

घटकों को एक कॉम्पैक्ट 1.6 × 0.8 मिमी पैकेज में पेश किया जाता है और 10 kΩ और 100 kΩ प्रतिरोध विकल्पों में उपलब्ध हैं।यह डिजाइनरों को बोर्ड की जगह को छोटा रखते हुए सिस्टम आवश्यकताओं के आधार पर मूल्यों का चयन करने की अनुमति देता है।

कंपनी ऑटोमोटिव और अन्य उच्च तापमान अनुप्रयोगों में बढ़ती थर्मल मांगों को पूरा करने के लिए अधिक चिप आकार, प्रतिरोध मान और ऑपरेटिंग तापमान विकल्प जोड़कर लाइनअप का और विस्तार करने की योजना बना रही है।
