एंबेडेड जीयूआई के लिए डुअल एसपीआई इंटरफ़ेस

दोहरी एसपीआई क्षमता और 16 बिट रंग गहराई के साथ, डिस्प्ले अंतर्निहित हार्डवेयर आर्किटेक्चर में बदलाव किए बिना अलग-अलग डेटा दर मांगों के अनुकूल हो सकता है।

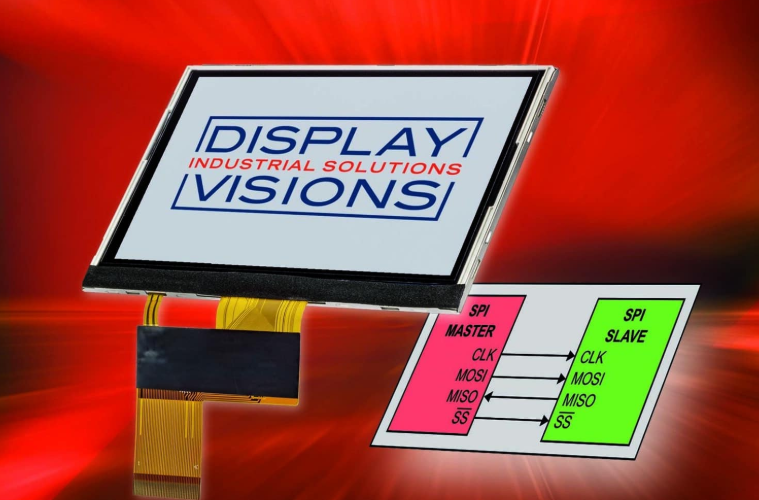

डिस्प्ले विज़न ने EA TFT043 42SINN पेश किया है, जो माइक्रोकंट्रोलर आधारित एम्बेडेड सिस्टम के लिए विकसित SPI इंटरफ़ेस वाला 4.3 इंच का रंगीन डिस्प्ले है।कॉम्पैक्ट, लागत के प्रति जागरूक डिस्प्ले मॉड्यूल की बढ़ती मांग को संबोधित करना, जिन्हें सीधे माइक्रोकंट्रोलर आधारित सिस्टम में एकीकृत किया जा सकता है।कई एम्बेडेड अनुप्रयोगों में, डेवलपर्स प्रदर्शन, वायरिंग सादगी और स्थान दक्षता को संतुलित करना चाहते हैं, विशेष रूप से हैंडहेल्ड डिवाइस, नियंत्रण पैनल और औद्योगिक उपकरण में जहां बोर्ड स्थान और पिन की उपलब्धता सीमित है।


सीरियल पेरिफेरल इंटरफ़ेस, या एसपीआई, को इसकी उच्च डेटा दरों, पूर्ण डुप्लेक्स संचार, कम विलंबता और कम वायरिंग आवश्यकताओं के कारण अक्सर ऐसे डिज़ाइनों में चुना जाता है।समानांतर इंटरफेस की तुलना में सिग्नल लाइनों की संख्या को कम करके, एसपीआई पीसीबी लेआउट को सरल बना सकता है और समग्र सिस्टम जटिलता को कम कर सकता है।EA TFT043 42SINN में एकीकृत SPI बस को 3 तार, 4 तार या दोहरे SPI इंटरफ़ेस के रूप में कॉन्फ़िगर किया जा सकता है।दोहरी एसपीआई मोड दोगुनी स्थानांतरण दर को सक्षम बनाता है, जिससे डिजाइनरों को कोर डिस्प्ले मॉड्यूल को बदले बिना एप्लिकेशन आवश्यकताओं के अनुसार संचार प्रदर्शन को अनुकूलित करने की अनुमति मिलती है।

डिस्प्ले 480 x 272 पिक्सल का रिज़ॉल्यूशन प्रदान करता है और 16 बिट रंग गहराई के साथ 65,535 रंगों तक का समर्थन करता है।यह विनिर्देश एम्बेडेड सिस्टम में विस्तृत ग्राफिकल यूजर इंटरफेस, आइकन और स्थिति जानकारी की प्रस्तुति की अनुमति देता है।व्यापक देखने के कोणों पर स्थिर कंट्रास्ट और रंग प्रतिनिधित्व बनाए रखने के लिए आईपीएस तकनीक को शामिल किया गया है।इसके अलावा, 1,100 सीडी प्रति वर्ग मीटर पर रेट की गई बैकलाइट उज्ज्वल परिवेश प्रकाश स्थितियों में पठनीयता का समर्थन करती है, जो बाहरी या अत्यधिक रोशनी वाले इनडोर वातावरण के लिए प्रासंगिक हो सकती है।

विद्युत दृष्टिकोण से, डिस्प्ले 3.3 V की लॉजिक सप्लाई पर काम करता है, जबकि बैकलाइट को 60 mA पर लगभग 12 V की आवश्यकता होती है।शून्य से 20 डिग्री सेल्सियस से प्लस 70 डिग्री सेल्सियस की निर्दिष्ट ऑपरेटिंग तापमान सीमा औद्योगिक और अर्ध औद्योगिक स्थितियों में उपयोग का समर्थन करती है जहां सिस्टम डिजाइन के दौरान तापमान भिन्नता पर विचार किया जाना चाहिए।
