औद्योगिक उपयोग के लिए कॉम्पैक्ट फिल्म कैपेसिटर

कॉम्पैक्ट X2 सुरक्षा कैपेसिटर उच्च वोल्टेज को संभालते हैं और औद्योगिक ड्राइव, ईवी चार्जिंग सिस्टम, ऊर्जा मीटर और अन्य बिजली प्रणालियों में शोर को नियंत्रित करते हैं।

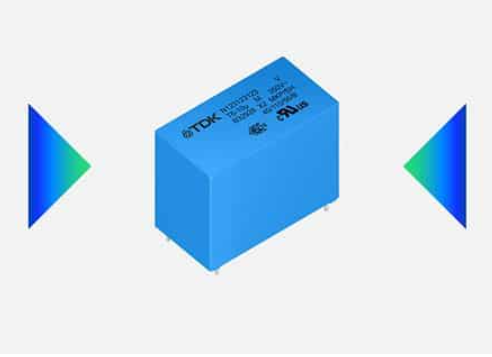

टीडीके कॉर्पोरेशन ने B3292xU/V श्रृंखला के साथ अपने X2 सुरक्षा फिल्म कैपेसिटर परिवार में नए मॉडल जोड़े हैं।इसका उद्देश्य औद्योगिक और ऑटोमोटिव डिज़ाइनों में बोर्ड स्थान को कम करते हुए उच्च वोल्टेज का समर्थन करना है।मुख्य अनुप्रयोगों में कैपेसिटिव बिजली आपूर्ति और ऊर्जा मीटर शामिल हैं, जहां स्थिर संचालन और कॉम्पैक्ट आकार महत्वपूर्ण हैं।वे औद्योगिक ड्राइव के लिए भी उपयुक्त हैं जो निरंतर विद्युत तनाव के तहत काम करते हैं।

नए संस्करण 15 मिमी और 22.5 मिमी की कॉम्पैक्ट लीड स्पेसिंग के साथ आते हैं।वे इन छोटे आकारों में 47 nF से 1.8 µF तक कैपेसिटेंस मान को कवर करते हैं।कैपेसिटर 350 वी एसी पर रेट किए गए हैं और आईईसी 60384-14 के अनुरूप, 2.5 केवी तक पीक वोल्टेज पल्स को संभाल सकते हैं।इनका उपयोग मुख्य आपूर्ति के साथ श्रृंखला में जुड़े होने पर हस्तक्षेप दमन के लिए किया जाता है।

श्रृंखला का उपयोग ऑन-बोर्ड चार्जर और ईवी चार्जिंग सिस्टम में किया जा सकता है, जहां सुरक्षा मानकों के साथ विश्वसनीयता और अनुपालन की आवश्यकता होती है।पीवी इनवर्टर एक अन्य प्रमुख क्षेत्र हैं, विशेष रूप से विभिन्न पर्यावरणीय परिस्थितियों के संपर्क में आने वाले सिस्टम में।

पूरी B3292xU/V रेंज में, लीड स्पेसिंग 15 मिमी से 52.5 मिमी तक फैली हुई है।कैपेसिटेंस मान 47 nF से 20 μF तक जाते हैं।यह डिजाइनरों को स्थान और विद्युत आवश्यकताओं के आधार पर भागों को चुनने की सुविधा देता है।

श्रृंखला ने ग्रेड III, परीक्षण स्थिति बी को पूरा करते हुए +85 डिग्री सेल्सियस, 85% सापेक्ष आर्द्रता और 1000 घंटे के लिए रेटेड वोल्टेज पर टीएचबी परीक्षण पास कर लिया है। यह एईसी-क्यू200 आवश्यकताओं को भी पूरा करता है।अधिकतम ऑपरेटिंग तापमान +110 डिग्री सेल्सियस है, जो उच्च तापमान वाले वातावरण में उपयोग का समर्थन करता है।

ये कैपेसिटर स्व-उपचार गुण प्रदान करते हैं और दो सेकंड के लिए 1505 वी डीसी पर परीक्षण किया जाता है।यह वोल्टेज तनाव के तहत स्थायित्व में सुधार करने में मदद करता है।नए डिज़ाइनों में सिमुलेशन और एकीकरण का समर्थन करने के लिए डिज़ाइन उपकरण और SPICE मॉडल उपलब्ध हैं।
