आधी सदी से भी अधिक समय तक, सेमीकंडक्टर उद्योग एक सरल नियम का पालन करके विकसित हुआ: ट्रांजिस्टर को छोटा करें।सिकुड़ते फीचर आकार ने उच्च प्रदर्शन, कम शक्ति और प्रति ट्रांजिस्टर कम लागत प्रदान की।परन्तु आज यह मार्ग अपनी भौतिक एवं आर्थिक सीमा तक पहुँच गया है।शुद्ध स्केलिंग का युग समाप्त हो गया है, और एक नया युग आया है संरचनात्मक नवाचार और 3डी एकीकरण शुरू हो गया है.

ट्रांजिस्टर स्वयं एक संपूर्ण वास्तुशिल्प क्रांति के दौर से गुजर रहा है।प्लेनर MOSFET से फिनFET तक, GAA नैनोशीट से CFET स्टैकिंग तक, प्रत्येक चरण सिकुड़न से लेकर CFET स्टैकिंग तक एक बदलाव का प्रतिनिधित्व करता है ट्रांजिस्टर को तीन आयामों में पुनर्निर्माण करना.यह केवल वृद्धिशील सुधार नहीं है - यह इस बात की पूर्ण पुनर्परिभाषा है कि चिप्स किस प्रकार प्रदर्शन प्रदान करते हैं।

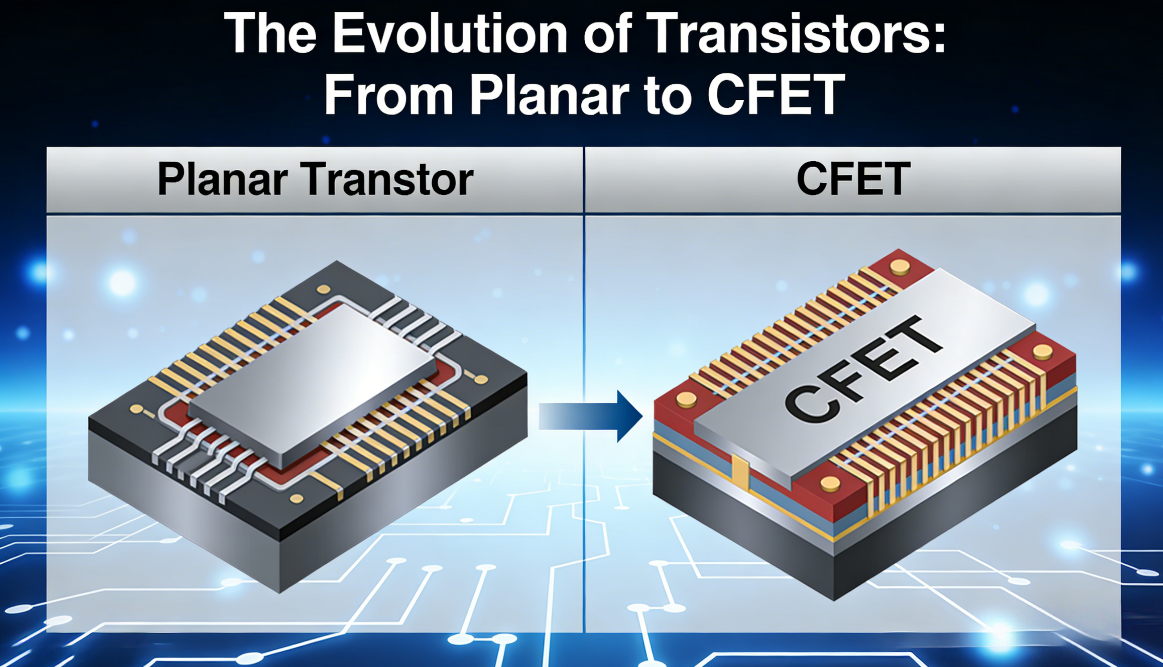

ट्रांजिस्टर वास्तुकला की चार पीढ़ियाँ

1. समतलीय ट्रांजिस्टर (पारंपरिक 2डी)
क्लासिक सपाट संरचना, जहां गेट ऊपर से चैनल को नियंत्रित करता है।शुरुआती दिनों से लेकर 40nm और 28nm तक इसका दबदबा रहा।जैसे-जैसे आयाम और सिकुड़ते गए, लीकेज करंट और इलेक्ट्रोस्टैटिक नियंत्रण अघुलनशील समस्याएँ बन गए।

2. फिनफेट (3डी गेट कंट्रोल)
चैनल एक ऊर्ध्वाधर "फिन" बन जाता है, जिसमें गेट तीन तरफ से लपेटा जाता है।यह इलेक्ट्रोस्टैटिक नियंत्रण में काफी सुधार करता है, रिसाव को कम करता है, और 7nm, 5nm और यहां तक ​​कि 3nm तक स्केलिंग को सक्षम बनाता है।फिनफेट आधुनिक उच्च-प्रदर्शन चिप युग की नींव बन गया।

3. GAA नैनोशीट (गेट-ऑल-अराउंड)
2nm और उससे कम पर, FinFET अपनी सीमा तक पहुँच जाता है।GAA फिन को स्टैक्ड क्षैतिज नैनोवायर या शीट से बदल देता है, जो पूरी तरह से गेट से घिरा होता है।यह बेहतर नियंत्रण, कम शक्ति और उच्च ड्राइव करंट प्रदान करता है।GAA अब TSMC, Samsung और Intel में 2nm-क्लास चिप्स के लिए मुख्यधारा संरचना है।

4. सीएफईटी (पूरक एफईटी)
अगली सीमा: एनएमओएस और पीएमओएस को लंबवत रूप से स्टैक करना।सीएफईटी दो ट्रांजिस्टर को एक के पदचिह्न में पैक करता है, जिससे क्षेत्र में काफी कमी आती है और घनत्व में सुधार होता है।वास्तविक 3डी सिस्टम एकीकरण के कार्यभार संभालने से पहले यह ट्रांजिस्टर स्केलिंग का अंतिम विकासवादी अंत है।

अकेले स्केलिंग अब काम क्यों नहीं करती?

• प्रत्येक नए नोड पर प्रक्रिया लागत तेजी से बढ़ती है
• क्वांटम रिसाव और भौतिक बाधाएँ सीमाएँ सख्त कर देती हैं
• इंटरकनेक्ट में देरी और बिजली की खपत ट्रांजिस्टर की गति से आगे निकल जाती है
• बड़े मोनोलिथिक चिप्स कम उपज और उच्च लागत से ग्रस्त हैं

उद्योग ने महसूस किया है: प्रदर्शन अब छोटे ट्रांजिस्टर से नहीं आता है।यह से आता है बेहतर कनेक्शन, बेहतर आर्किटेक्चर और लंबवत एकीकरण.

नया युग: 3डी नवाचार की तीन परतें

सेमीकंडक्टर प्रगति को अब 3डी डिज़ाइन के तीन आयामों द्वारा परिभाषित किया गया है:

• 3डी ट्रांजिस्टर: फिनफेट, जीएए, सीएफईटी - ट्रांजिस्टर को लंबवत रूप से बनाना
• 3डी डिवाइस स्टैकिंग: तर्क पर मेमोरी, हाइब्रिड बॉन्डिंग, एसआरएएम स्टैकिंग
• 3डी सिस्टम एकीकरण: चिपलेट, 2.5डी/3डी पैकेजिंग, इंटरपोजर-आधारित एकीकरण

साथ में, वे बनाते हैं 3डी×3डी×3डी युग: ट्रांजिस्टर, उपकरण और सिस्टम सभी त्रि-आयामी हो जाते हैं।

डीटीसीओ: नई मुख्य क्षमता

जैसे ही स्केलिंग समाप्त होती है, डिज़ाइन प्रौद्योगिकी सह-अनुकूलन (डीटीसीओ) गंभीर हो जाता है.इसका मतलब है शुरू से ही आर्किटेक्चर, ट्रांजिस्टर संरचना, मेटल रूटिंग और पैकेजिंग को सह-डिज़ाइन करना।सबसे मजबूत कंपनियां अब केवल प्रोसेस लीडर नहीं हैं - वे सिस्टम-स्तरीय इंटीग्रेटर्स हैं।

वायरिंग दक्षता, बिजली वितरण, थर्मल डिज़ाइन और बैंडविड्थ घनत्व अब वास्तविक उत्पाद प्रदर्शन निर्धारित करते हैं।

एआई परम प्रेरक शक्ति है

एआई और उच्च-प्रदर्शन कंप्यूटिंग अभूतपूर्व बैंडविड्थ, ऊर्जा दक्षता और घनत्व की मांग करती है।इन आवश्यकताओं को पारंपरिक स्केलिंग द्वारा पूरा नहीं किया जा सकता है।उन्हें आवश्यकता है:

• अल्ट्रा-हाई-बैंडविड्थ मेमोरी-कंप्यूट इंटरकनेक्ट
• प्रति ऑपरेशन अत्यधिक ऊर्जा दक्षता
• व्यापक समानता और सघन एकीकरण

एआई ने पूरे उद्योग को शुद्ध स्केलिंग को छोड़ने और पूर्ण 3डी विषम एकीकरण को अपनाने के लिए मजबूर किया है।

निष्कर्ष: भविष्य छोटा नहीं है, बल्कि ऊंचा है

सिकुड़ते ट्रांजिस्टर की उम्र ख़त्म होती जा रही है।अर्धचालकों का भविष्य उपकरणों को छोटा बनाने के बारे में नहीं है - यह प्रणालियों के निर्माण के बारे में है उच्चतर, सघन और अधिक समझदारी से जुड़ा हुआ.

प्लानर से फिनफेट, जीएए से सीएफईटी तक, ट्रांजिस्टर ने अपना विकास पूरा कर लिया है।अगली लड़ाई लड़ी जाएगी 3डी एकीकरण, उन्नत पैकेजिंग और सिस्टम-स्तरीय डिज़ाइन.यहीं पर सेमीकंडक्टर नेतृत्व का अगला दशक तय होगा।
