Tht असेंबली के लिए AOI समाधान

चरण-दर-चरण सहायता और स्वचालित निरीक्षण के साथ, त्रुटियों का तुरंत पता लगाया जाता है, कुशल और सटीक विधानसभा सुनिश्चित करता है।


गोएपेल इलेक्ट्रॉनिक मल्टी लाइन असिस्ट का परिचय देता है, एक नया एओआई मॉड्यूल जो टीएचटी (थ्रू-होल टेक्नोलॉजी) असेंबली प्रक्रिया को सुव्यवस्थित करने और वास्तविक समय की त्रुटियों की पहचान करने के लिए डिज़ाइन किया गया है।स्वचालन में प्रगति के बावजूद, THT घटकों के साथ PCB को असेंबल करने के लिए मैनुअल काम आवश्यक है, विशेष रूप से छोटे बैचों और कस्टम डिजाइनों के लिए।मल्टी लाइन असिस्ट टांका लगाने से पहले सटीकता सुनिश्चित करने के लिए चरण-दर-चरण मार्गदर्शन और वास्तविक समय निरीक्षण प्रदान करता है।

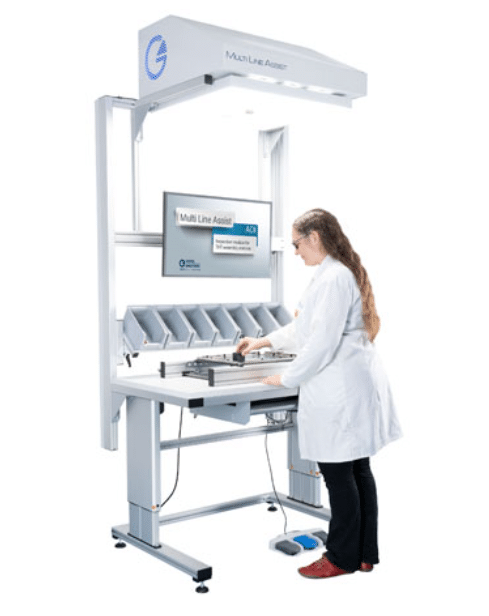

वर्कस्टेशन सटीक विधानसभा को सक्षम करते हुए, ऑपरेटर के कार्यक्षेत्र पर सीधे जानकारी देता है।प्रत्येक प्लेसमेंट के बाद, सिस्टम एकीकृत पायलट सॉफ्टवेयर का उपयोग करके त्रुटियों के लिए जांच करता है, जो विचलन का पता लगाता है और एक अनुमानित अंकन के माध्यम से उन्हें हाइलाइट करता है।

प्रमुख विशेषताओं में शामिल हैं:

47MP इमेज कैप्चर यूनिट लचीली एलईडी लाइटिंग के साथ
660 मिमी x 450 मिमी तक के क्षेत्रों का निरीक्षण करता है
विभिन्न छवि क्षेत्र आकार के साथ तीन रिज़ॉल्यूशन विकल्प
घटक उपस्थिति, स्थिति और रंग की पुष्टि करता है
बारकोड, 2 डी कोड और पाठ पढ़ता है
गाइडेड प्लेसमेंट और लाइव निरीक्षण में विधानसभा की गुणवत्ता में सुधार होता है
एक स्कैन में पूर्ण पीसीबी विश्लेषण के लिए 800 सेमी//एस तक निरीक्षण की गति
एक लेजर प्रोजेक्टर ऑपरेटर के विज़न के क्षेत्र में सीधे च्यूट, स्थिति और घटक प्रकार जैसी जानकारी प्रदर्शित करके मैनुअल प्लेसमेंट के साथ सहायता करता है।यह त्रुटियों को कम करने में मदद करता है और विभिन्न उत्पाद वेरिएंट में लगातार परिणाम सुनिश्चित करता है।प्रोजेक्टर ने भी तत्काल सुधार के लिए त्रुटियों का पता लगाया।यह सुविधा लगातार उत्पाद परिवर्तन या नए कर्मियों के साथ वातावरण में ऑपरेटरों का समर्थन करती है।

सिस्टम निरीक्षण के दौरान सही घटक प्लेसमेंट, ध्रुवीयता, लेबलिंग और दोषों के लिए जाँच करता है।एक फुट स्विच उपयोगकर्ताओं को कुशलतापूर्वक निरीक्षण शुरू करने या दोहराने की अनुमति देता है।मल्टी लाइन असिस्ट को मौजूदा असेंबली टेबल में एकीकृत किया जा सकता है या वैकल्पिक ऊंचाई-समायोज्य प्लेसमेंट टेबल के साथ उपयोग किया जा सकता है।यह सहज ट्रेसबिलिटी के लिए MES सिस्टम के साथ भी संगत है।

मल्टी लाइन असिस्ट को मल्टी लाइन उत्पाद परिवार के हिस्से के रूप में विभिन्न उत्पादन प्रक्रियाओं का समर्थन करने के लिए डिज़ाइन किया गया है।प्लेटफ़ॉर्म मानकीकृत सॉफ़्टवेयर के साथ मॉड्यूलर हार्डवेयर को जोड़ता है, प्रशिक्षण समय को कम करता है और कार्यबल परिनियोजन का अनुकूलन करता है।
